| 視頻 |
| 輸入信號類型 | 具有深色、3D 和 4K 的 HDMI（DVI 和雙模顯示端口斷續器接口兼容3) |
| 復制保護 | HDCP 2.2 |
| 最大分辨率掃描類型分辨率幀速率顏色采樣顏色深度進步4096x2160 DCI 4K&3840x2160 4K UHD24赫茲4:4:430 位30赫茲4:4:424 位30赫茲4:2:236 位60赫茲4:2:024 位2560x1600 六角星60赫茲4:4:436 位1920x1080 高清 1080p60赫茲4:4:436 位交錯1920x1080 高清 1080i30赫茲4:4:436 位 |
| 注：圖中顯示了常見的分辨率。在高達 300 MHz 的像素時鐘速率下支持其他自定義分辨率。 |
| 音頻 |
| 輸入信號類型 | HDMI（兼容雙模顯示端口接口）3) |
| 格式 | 杜比數字、杜比數字 EX、杜比數字+、杜比 TrueHD、杜比全景聲、DTS、DTS ES、DTS 96/24、DTS 高清高分辨率、DTS-HD 主音頻、DTS：X、LPCM 多達 8 個通道®® |
| 通信 |
| 高清米 | HDCP 2.2，EDID，CEC 直通 |
| DM 精簡版鏈接 | 專有鏈路，僅用于連接一個 DM Lite 發射器和接收器 |
| 連接 |
| 24V 直流 1.25A | （1） 2.1 x 5.5 毫米直流電源接口;
24 VDC 電源輸入;
包括PW-2412WU電源組;
注意：此連接為發射器和接收器供電。2 |
| TO RX （DM Lite） | （1） 8 針 RJ-45 連接器，母頭，屏蔽;
DM Lite 鏈接端口，用于連接到 DM Lite 或 DMPS Lite 接收器1 |
| 高清輸入 | （1） HDMI A型連接器，母頭;
HDMI 數字視頻/音頻輸入（DVI 和雙模顯示端口接口兼容3) |
| 僅電源 | （1） USB A型連接器，母頭;
USB 電源端口 （500 mA 最大輸出）;
為快思聰多頭高清視頻線（CBL-MULTI-HD-6，另售）或其他 USB 供電設備供電 |
| 指標 |
| 壓水堆 | （1） 綠色 LED，表示工作電源由電源組通過 24 VDC 輸入提供，或從接收器通過 DM Lite 鏈路供電 |
| 高清輸入 | （1） 綠色 LED，表示存在 HDMI 輸入信號 |
| 鏈接 | （1） 綠色 LED，指示 DM 精簡版鏈路狀態 |
| TO RX （DM Lite） | 2 個 RJ-45 連接器上的 LED，綠色 LED 指示 DM Lite 鏈路狀態，琥珀色 LED 指示有效的視頻信號 |
| 能耗 |
| 電源組（隨附） | 輸入： 100-240 伏交流電， 50/60 赫茲;
輸出： 1.25 安培 @ 24 VDC;
型號： PW-2412WU |
| 注：發射機和接收機使用連接在發射機或接收機上的單個電源組一起供電。2 |
| 環境 |
| 溫度 | 0° 至 40° C （32° 至 104° F） |
| 濕度 | 20% 至 90% 相對濕度（無冷凝） |
| 散熱 | 13.0 英熱單位/小時 |
| 包裝 |
| 底盤 | 金屬，黑色表面，帶 （2） 個整體安裝法蘭，通風側面 |
| 安裝 | 獨立式、表面安裝或連接到單個機架導軌 |
| 尺寸 |
| 高度 | 1.26 英寸（32 毫米） |
| 寬度 | 4.21 英寸（107 毫米） |
| 深度 | 4.05 英寸（103 毫米） |
| 重量 |
| 9.92 盎司（281 克） |
| 合規 |
| 美國和加拿大的 UL 認證，CE，IC，F(xiàn)CC 第 15 部分 B 類數字設備® |

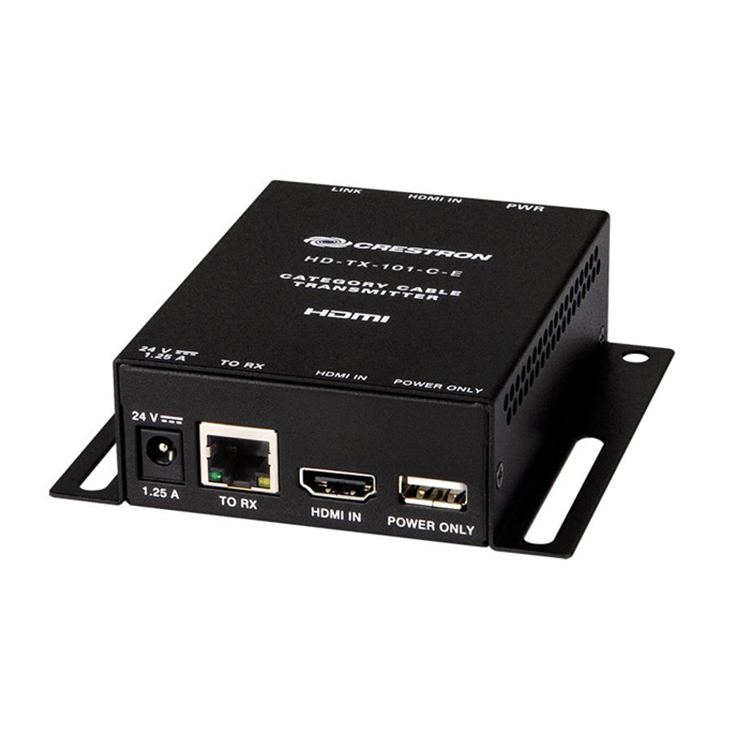

| 監管模式 | 高清-TX-101-C-E |
