大連捷成FLEX系列切換矩陣是一種高性能、多格式、結構緊湊的小型切換矩陣，此矩陣分七種類型分別是：FLEX-HD8X8高清視頻矩陣，以BNC為接口；FLEX-VGA計算機視頻矩陣，以HD15為接口形式；FLEX-A音頻矩陣，以3PIN（三端壓線）為接口形式；FLEX-A音頻矩陣以RCA為接口形式；FLEX-A立體聲音頻矩陣，以3PIN為接口；FLEX-V視頻矩陣，以BNC為接口形式；FLEX-V視頻矩陣，以RCA為接口。信號之間相互獨立無干擾，滿足各種應用環境及各種信號格式的需求。
還可多個（包括其它模式）機箱通過RS-485總線進行級聯擴展實現多層更大規模的切換矩陣，比如：多個視頻、音頻機箱級聯成視頻、立體聲矩陣。并且通過主矩陣的面板進行控制，級聯數目最多8臺。其擴展性與兼容性超強，所以它是一種快捷、簡單、靈活的的系統應用方式。
采用RS-232/RS-422和RS-485等控制方式，使用大連捷成公司專用的PC控制軟件進行控制。REF外接參考同步輸入信號，可使矩陣在參考同步信號的場消隱期內切換，確保畫面切換質量。
該系列產品廣泛應用于大屏幕投影顯示工程、電化教學、指揮控制中心、多媒體會議室等場合。

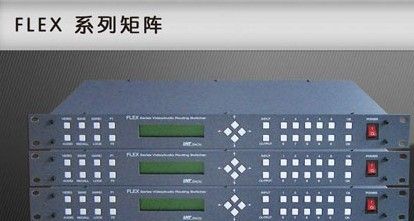

大連捷成FLEX系列矩陣
主要特點：
結構緊湊，機箱均為1RU機箱、19英寸寬；
切換規模：FLEX-VGA計算機視頻矩陣（HD15接口）2×2~8×8
FLEX-HD8X8高清視頻矩陣（BNC接口）8 × 8
FLEX-A音頻矩陣（3PIN接口）4×4~16×16
FLEX-A音頻矩陣（RCA接口）4×4~16×16
FLEX-V視頻矩陣（BNC接口）4×4~16×16
FLEX-V視頻矩陣（RCA接口）4×4~16×16
FLEX-A立體聲音頻矩陣（3PIN接口）4×4~16×16
內部模塊化設計，后插板式風格，可以方便的進行維護；
采用前面板按鍵控制、本公司專用PC機軟件控制和高亮LCD液晶顯示；
本系列產品采用了高抗干擾能力的通信接口電路，具有RS-232/RS-422和RS-485通信功能，并且可以通過RS-485通訊方式多機同步控制，用戶可以方便的完成演示過程中的信號轉換；
逆程的切換技術，保證切換時間短暫（無黑屏、無閃爍）；
|
