視頻會議系統中繼電器的應用
發布時間:2012-04-18     編輯:jack

更多

視頻會議系統中繼電器的應用

在工程實施的進程中經常會遇到繼電器,通過繼電器來控制燈光、幕布等設備電源的通斷,來實現開關的功能,從另一種意義上實現通過弱電來控制強電的目的,安全、穩定、可靠,下面以控制幕布為例進行簡單介紹,讓大家對繼電器有個初步的認識和了解。

  一、視頻會議系統中繼電器分類

  1.1按繼電器的工作原理或結構特征分類

  (1)電磁繼電器

  (2)固體繼電器

  (3)溫度繼電器

  (4)舌簧繼電器

  (5)時間繼電器

  (6)高頻繼電器

  (7)極化繼電器

  ……

  1.2按繼電器的外形尺寸分類

  (1)微型繼電器

  (2)超小型微型繼電器

  (3)小型微型繼電器

  繼電器的品種繁多,分類也數不勝數,在此就不一一列舉下面就以電磁繼電器為例說一說它的工作原理。

  二、視頻會議系統中繼電器工作原理

  繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的控制電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點吸合。當線圈斷電后,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力返回原來的位置,使動觸點與原來的靜觸點釋放。這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。

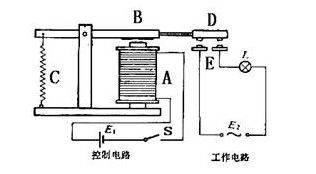

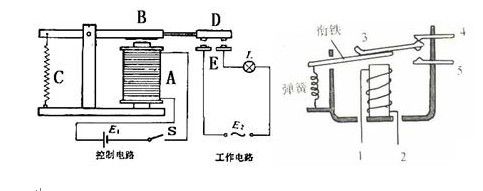

視頻會議繼電器

  備注:A、線圈 B、銜鐵 C、彈簧 D、動觸點 E、靜觸點

  控制電路電壓根據彈簧的拉力大小來確定,如果彈簧拉力大剛需要產生的吸附銜鐵的力大,同樣控制電路的電流也相應的要大,一般控制電壓會是直流24V,工作電路也是根據現場選用220V、380V或是更大。

  三、視頻會議系統中繼電器的自鎖和互鎖

  什么叫做自鎖,自鎖就是用自己的觸頭將本接觸器線圈回路的按鈕開關給短接掉,在按鈕開關松開以后使得線圈回路不斷開,這就是自鎖。也就是說利用繼電器的常開觸點并聯在按鈕開關上,這樣當按鈕按下時繼電器線圈得通電,繼電器動作,常開觸點閉合,在松開按鈕以后由于繼電器的常開觸點已經閉合了,即使松開按鈕,繼電器一樣通電,這就完成了自鎖。

  什么叫做互鎖,互鎖就是由兩個或者兩個以上的接觸器完成的相互有邏輯關系的控制電路,假如繼電器2的線圈通過繼電器1的常閉觸點以后才接通電源,那么如果接觸器1一旦動作,那么接觸器2就永遠不會動作,這就是互鎖,就是由一個控制另一個或著很多個的動作與否。

  像互鎖在會議室里的應用很常見,下面在繼電器應用中就是一個典型的互鎖例子。

  四、視頻會議系統中繼電器的應用

  會議室所用到的繼電器主要就是來控制幕布、燈光以及

  設備的電源等。

  以幕布的控制為例:現在幕布的控制方式較多,有紅外控制、串口控制還有開關控制的等等,都是通過電機的正轉和反轉來控制幕布的升降,繼電器控制也是同樣通過繼電器的吸合和釋放來控制電機的接入電壓從而達到升降的目的,常開觸點和常閉觸點分別接入幕布電機的上行、下行火,零線接入配電箱零排,使用兩組繼電器配合,第一組繼電器下行火接入第二組繼電器上行火,第一組繼電器吸合時,第二組繼電器在沒有吸合時常開觸點導通幕布電機的下或上,從面使幕布上升或下降,當?shù)诙M繼電器吸合時常閉觸點又導通幕布電機的上或下,從而使幕布上升或下降。

  五、視頻會議系統使用中繼電器的電子干擾有哪些及如何規避

  隨著科學技術的不斷發展,繼電器應用也越來越廣,同時由于使用環境的不同,對繼電器也會造成不同程度的干擾。

  5.1干擾源

  (1)直流低壓回路斷開電感性負載或電磁型電流、電壓繼電器觸點抖動時,常會產生快速瞬變脈沖組電波。

  (2)高壓變電所臨近高壓電器設備操作時產生的感應干擾。

  (3)移動電話、攜帶式步話機和相鄰或附近設備發生的調頻電磁波及電弧放電時產生的高頻電磁輻射。

  (4)設備中脈沖電路、時鐘回路、開關電源、收發訊機等通過空間傳播的電磁能量。

  (5)帶電荷的操作人員觸及到設備的導電部件時產生放電

  5.2視頻會議系中干擾的傳播方式

  電磁干擾的傳播方式主要有兩種形式,即傳導和輻射。傳導是通過導線以電流或電壓的形式作用在繼電器上。輻射是通過空間以電磁場的形式作用于繼電器上。對于數字式時間繼電器主要的傳導路徑為電源線。因此抑制傳導干擾的主要部分在數字式時間繼電器的電源部分。

  5.3抗干擾的措施

  (1)電源輸入端增加EMI濾波器。

  (2)合理設計印刷電路板。

  (3)合理設計印刷電路板。

  (4)采用貼裝技術、多層線路板等新工藝來改善發射和抗擾度性能。。
