1 高清視頻會議系統概述

高清視頻會議系統設計要求實現1280*720/1920*1080分辨率的HD圖像質量。主會議網絡建議連接速率1M。該系統連接主會場和所有分會場，應能夠提供視頻會議、話音、數據、傳真、圖像等多種業務，滿足單位的業務需要。

實現1280*720/1920*1080的高清視頻會議效果，需要視頻會議終端，多點會議控制器，顯示設備，視頻信號本地傳輸設備都具備對HD信號的處理能力。

1.1 IP方式視頻會議系統網絡

通過直接利用現有DDN和ISDN網絡條件，建立基于H.323和H.320的高清視頻會議網絡。

1.1.1 設備配置說明:

1,基于XXXXX公司的現有辦公網絡應用和將要改造建設的視頻會議系統在同一DDN網絡下運行，保證每個視頻會議室內，具有1M 的IP速率（建議使用公網IP）進行多點會議。

2,在上海主會場大會議室配置具有4點內置多點功能的CISCO Quick Set SX20高清視頻會議終端,并配置有兩臺夏普電視機LCD-60LX540A作為顯示設備 ；分會場會議室配置CISCO Quick Set C20高清視頻終端,并配置一臺移動推車,視頻會議放置在移動推車上,52寸夏普電視機也放置在移動推車上,方便用戶移動使用視頻會議設備

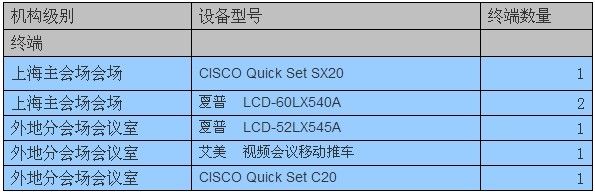

配置清單：

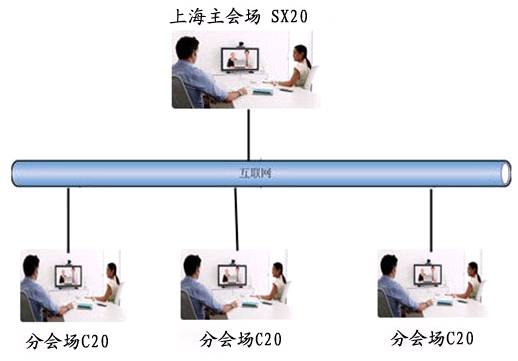

1.2  系統拓撲圖：

2 CISCO視頻會議系統功能特點：

2.1 CISCO視頻會議系統主要功能：

（1）總體功能

視頻會議系統可以實現在多個會議室中，任意會場之間召開會議（支持多場會議）、進行培訓及辦公。

系統能夠高質量的實時傳送會場間的視頻、音頻和數據信號，支持多分屏，并能同時滿足會議預約、分屏交互、語音激勵、靜音控制、自動斷線重邀、多組會議并發等功能。

（2）管理功能

系統具備集中的控制和管理能力，操作界面規范統一，簡單明了，各功能單鍵觸發，具備多用戶權限控制。管理軟件應具有會議電視的導演控制、呼叫建立、會議功能管理、自動混音、視頻信號瀏覽及廣播選擇、音頻信號混合處理、端口實時監測顯示、預置定時會議、速率設定等功能。具有會議安全管理機制,具備AES,DES 加密,H.235安全認證.

（3）視頻功能

可將本地會場的畫面、本地不同視頻源的輸入信號、接入會議終端的錄像資料傳送至其他任意遠程會場；支持錄播實時影像和顯示PC的音像、文件的功能。

CISCO終端及內置MCU已經全面支持HD圖像的解碼，該系統可以在不同視頻設備輸入的支持下分別實現4CIF 及HD圖像格式。

（4）音頻功能

可實現唇音同步、自適應全雙工回聲抑制；采用自動背景噪聲抑制、自動增益控制、全向麥克風，提高聲音質量。

（5）雙視頻流功能

雙視頻流功能不僅可以將主會場的畫面廣播，還可以通過第二路視頻流將PC上的圖像、演示文檔廣播；分會場除了用主視頻展示臺觀看主會場的畫面外，還可以用另一臺視頻展示臺收看與主會場的會議終端所連接的PC上的圖像、演示文檔及DVD畫面。

（6）防火墻穿越功能

CISCO終端支持CISCO業界首創的Expressway防火墻穿越解決方案，配合CISCO Border Controller，能夠無縫的穿越防火墻，且不需要對用戶現有網絡做任何修改。

2.2 CISCO視頻會議產品特性：

（1） 良好的圖像質量體現

● 圖像的質量非常逼真，色彩非常純正。

活動圖像的質量非常流暢，不會有人物的拖影現象。各會場的圖像切換迅速，不會出

現圖像馬賽克現象。各個會場地圖像在切換時，快速流暢不拖泥帶水，不影響會議

效果。

● 高連續性動態圖像傳送

CISCO公司首創了符合廣播電視標準的60場/秒的Natural Video技術，使運動

圖像更連續，畫面縱向清晰度提高1倍。最低帶寬要求僅384kbps，且為全屏，無遮

幅現象。

● 高清晰分辨率畫面顯示

支持1920*1080（XVGA）、704*576（4CIF）和352*576（2CIF/ICIF）；以及高清分辨率的HD動態高清晰度圖像（1920*1080）的傳送技術使諸如活動的PC圖像（諸如FLASH）、實物投影、顯微膠片、圖表等視頻信號的無失真?zhèn)魉统蔀榭赡埽�在此技術上，CISCO公司領先其他制造商至少兩年。

針對不同視頻源的特點，采用不同的傳輸技術，從而達到最佳的傳輸效果，滿足不同用戶的不同需求。

（2） ITU-H.264視頻編解碼技術

H.264具有與MPEG-4相同的編碼效率并可與MPEG-4標準兼容，在同樣的視頻質量下，比H.263節約50％左右的碼率。

CISCO產品已經支持此算法，具備成熟的、先進的ITU-H.264圖像編碼技術，并可召開768Kbps速率會議支持H.264視頻編解碼算法。

（3） ITU-H.239雙路活動視頻功能

CISCO會議室型終端可以連接眾多視頻源設備，例如：輔助攝像機、實物展臺、筆記本電腦、錄象機等。也可連接眾多顯示輸出設備。

● 視頻信道同時傳遞和接收兩個不同視頻源的信號。觀眾能同時看到講話者和演示。用戶能夠選擇每條視頻信道的帶寬和他想顯示第二個畫面的信息源，例如：輔助攝像頭，實物展示臺、DVD、電腦等。

● 動態雙路視頻的應用，方便了進行工作匯報、實物展示、管理培訓。

CISCO支持ITU-T H.239雙流協議標準，支持動態雙路視頻功能，采用帶內傳輸方式，2路視頻占用帶寬可根據畫面的活動量進行自動調整。

（4） VGA和DVI接口輸入/輸出即插即用

CISCO終端提供方便的與PC電腦和帶VGA顯示器接口設備連接。

CISCO的雙流實現，無需外圍轉接設備，不存在信號的衰減和不清晰以及故障點的情況發生。

（5） VNC（Visual Network Computer）功能

VNC（Visual Network Computer）虛擬網絡計算機連接功能，此功能無須計算機與設備相連，便可將網絡內任意一臺連網的計算機所顯示的畫面，通過網絡在CISCO終端上顯示。

（6） 良好的聲音質量體現

● 多點會議聲音延時最小，聲音的交流如同面對面的交流，絕對唇音同步。會場聲音絕對純正，不會受其它雜音的干擾。會場間的聲音交流不會產生回聲嘯叫。會場人物發言的聲音將根據發言聲音大小，自動增益調整。

● CISCO視頻會議產品支持國際電信聯盟ITU制訂的等多種音頻標準。并且每一路音頻的輸入具有獨立的全雙工回聲抑制通道，可以全方式地消除回聲噪音，并且具有高保真聲音輿的性能。此外，CISCO產品具備聲音自動增益控制（AGC）功能。

● AAC-LD CD質量數字立體聲音頻

可實現20KHZ CD音頻質量，并支持S/PDIF 數字音頻輸入和立體聲。

（7） 流媒體組播/廣播功能

CISCO產品的流廣播功能可將本地攝像和整個會議的聲音發送給所有通過局域網與CISCO終端相連的PC機。接收者可使用諸如Real play、Quick Time的任意一種標準的媒體播放器進行接收回放，擴大了與會者的范圍。流廣播帶寬最高可達384Kbps。

（8） 網絡視頻保密功能

我們提供的系統設備可為用戶的使用、管理、維護提供多種授權確認機制，使不同應用條件下都應有相應的安全保障，使網絡中的系統管理員、系統使用者等不同級別身份的人員具有不同的系統操作權限。

CISCO 最先在視頻會議中使用了H.235架構下DES/AES內嵌式呼叫加密。CISCO 是唯一在全系列產品中均支持內嵌式加密的廠商，設備軟件均已包含AES/DES加密，無需另外購買

（9） 完全基于Web方式的管理及配置界面

● H.323視頻會議系統的網管是基于TCP/IP協議中的SNMP（簡單網絡管理協議），包括對終端、MCU的管理、配置和維護都可以通過SNMP來實現。

● 內置Web服務器，通過網絡管理系統甚至是標準WEB瀏覽器如IE，即可對全網所有會議電視終端的工作狀態實時監控、管理。

● 支持SNMP、Telnet、FTP、RS-232串行通信等多種控制通信協議，擴展的H.341MIB管理信息庫。系統配置、故障診斷、系統升級等維護工作完全由網絡維護中心遠程實現，最大限度減少網絡運營維護工作量。

（10） 系統支持Downspeeding網絡自動降速

我們所提供的系統設備是目前唯一具有可以進行手動與自動傳輸包長自適應調整的終端產品，這就大大強化了終端對于IP網絡上抖動，丟包等的適應能力。

● 在多點會議下，系統會自動將網絡連接速率適應在當前帶寬上，以保證會議持續進行而不中斷。無需花費時間進行系統的重啟動或重新呼叫連接。

（11） 系統支持各種速率和混速會議功能

CISCO 的多點會議控制器提供了強大的視頻功能，可實現多點會議中的混速混協議功能，由于各地會場對網絡帶寬的使用不一，混速功能的應用尤為重要，同時也是對系統的一項重要指標應用。

（12） 豐富的屏幕顯示模式

● 為方便用戶在會議室的需要，CISCO終端支持多種顯示方式，用戶可選擇單顯和雙顯。

●如只使用單顯，可以選擇畫中畫（PIP）、畫外畫（POP）和并列顯示方式（SBC）。

（13） 任意分組會議

● 單臺設備支持無限個并發不同速率的多點會議（多組會議），會議之間互不影響。每一臺終端（視頻終端、電話終端、無線上網終端）可任意加入其中某個會議。

● 同時召開多組相同速率或不同速率的會議，分組的數量及方式不受限制，且分組與集合會議不要中斷會議。

（14） 系統穩定性高

系統采用高度集成嵌入式操作系統，不受病毒干擾，達到電信級標準，并能長期穩定地工作；由于采用純硬件體系結構，系統啟動時間短。

可7*24小時不間斷工作，并連續開機；終端平均無故障時間達到69000小時以上；

MCU 卡MTBF值：218, 307 小時

（15） 系統操作簡單、集中化管理

● 管理軟件易于掌握，能對整個系統內所有會場的情況進行實時監測顯示。

● 終端和MCU設備支持與所有符合會議電視標準的產品相連接，且可以通過公共網絡與全球相聯。終端設備全面支持軟件升級，且升級方便，可通過網絡進行遠端升級。

3 產品介紹

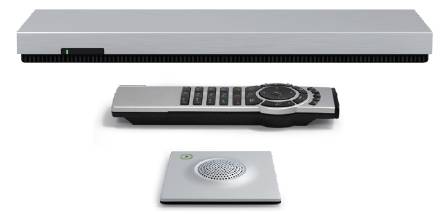

3.1思科（CISCO）Quick Set SX20 高清編解碼器

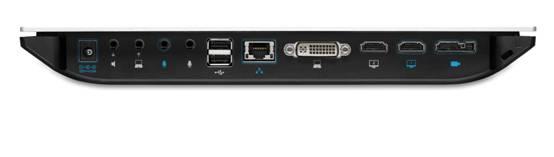

豐富的端口

思科SX20作為中小型會議室1080P高清編解碼器，同時支持豐富的視音頻輸入輸出端口，可滿足用戶連接多種外圍設備的需求。

   思科SX20支持數字高清接口：HDMI和DVI-I：

Ø 數字視頻接口 HDMI/DVI-I

Ø 支持1080P/720P 高清HD顯示

Ø 適應飛速發展的數字顯示技術

Ø 避免多次數/模轉換，大幅度提升圖像質量

Ø 越來越多的投影和顯示設備支持數字視頻接口

Ø 通過 DVI-I電纜兼容現有模擬VGA接口

   思科SX20的視頻輸入端口：

Ø HDMI×1 ，支持1080P 60幀/秒

Ø DVI-I（兼容數字和模擬信號）×1：可轉接至XGA等模擬信號，分辨率最高還支持1920×1080P

   視頻輸出端口：

Ø HDMI×1

Ø DVI-I×1

Ø 數字高清雙顯

同時，SX20還具有豐富的音頻輸入端口：

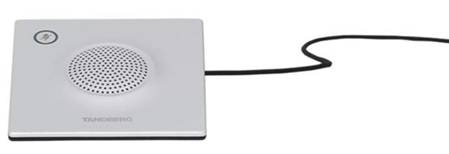

Ø 桌面立體聲麥克風×2，并且麥克風具有靜音按鍵。

Ø RCA×2，支持立體聲輸入

音頻輸出端口：

Ø RCA×2，支持立體聲輸出

Ø HDMI×1，支持數字立體聲音頻輸出

1)     思科1080P高清攝像頭

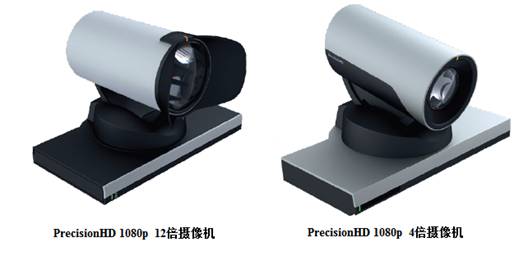

思科SX20配備思科自行研發的最新一代1080P高清攝像機。

CISCO Precision 1080P攝像機

思科Precision 1080P具有目前視頻通信業界最佳的視頻效果，隨時捕捉到傳神的視頻圖像：

Ø 全高清輸出接口：HDMI、HD-SDI

Ø 全高清能力：1080P、720P分辨率下60/50/30/25幀/秒圖像捕捉能力

Ø 自動吊裝（自動識別，無需手動設置）

Ø 12倍光學變焦，SX20可選4倍光學變焦鏡頭

Ø 增強白平衡、自動人臉識別功能。

2) 清晰的CD級音頻體驗

思科提供20KHz CD級別的寬頻音頻算法：MPEG4 AAC-LD。眾所周知，人耳拾音范圍最高可至20KHz，AAC-LD在滿足人耳拾音范圍基礎上，提供了CD級清晰傳神的立體聲音頻體驗。

Ø 完全支持自動增益，會場內所有人發言均可得到最佳的效果，無論是否在麥克風旁邊；

Ø 采用獨立的全雙工回聲抑制通道，保證任何一路音頻輸入都最為純正，在混音之前做到獲取最好音頻。

Ø 可以全方位地消除回聲噪音，并且具有高保真聲音的性能。

Ø 采用GSM/Blackberry網絡噪音抑制技術，讓手機信號對音響系統的干擾成為歷史，保證在任何情況下都能夠有清晰自然的音頻。

Ø AAC- LD音頻協議廣泛應用于專業領域，如微軟Windows MediaPlayer、Apple iPod、Nokia N-Series等。

3) 強大的數據雙流功能

在用戶視頻會議項目中，不僅需要實現1080P視頻通信，還需在實現高分辨率的數據雙流通信效果。思科SX20高清編解碼器符合ITU-T H.239、IEFT BFCP數據雙流標準，可隨時發送PC和高清視頻源的數據雙流。

Ø SX20數據雙流分辨率最高可至1080P，滿足目前用戶對文檔圖片清晰度的需求。

Ø SX20動態雙流分辨率可至1080P，無論是傳輸單路圖像或雙路圖像，都實現高清效果。

Ø 同時，在發送雙流的過程中，不會額外占用帶寬，并能保證主流和輔流的發送效果。

4) 簡單易用，強大的擴展功能

思科SX20提供了簡單易用的菜單，使用遙控器即可完成所有的操作。

Ø SX20提供單屏畫外畫、雙屏畫外畫等多種屏幕布局，用戶只需通過遙控器的簡單按鍵即可完成不同屏幕布局的切換。

Ø 10/100/1000MB自適應以太網絡接口

5) 其他特性

思科SX20做為一款業界領先的1080P高清編解碼器，還具備更多實用特性，在用戶項目中，可充分滿足用戶現在、未來的實際實用需求。

Ø 支持SIP協議，與統一通信((((((((((((((((UC)進行無縫整合；

Ø 完備的QoS設置，針對網絡出現擁塞情況下，實現視頻通信質量的保障；

Ø 支持ITU-T H.460.18/19，安全穿越防火墻；

Ø 視頻通信碼流的加密：ITU-T H.235 V2/V3和AES加密

Ø 同時支持H.235和網絡802.1X身份認證；

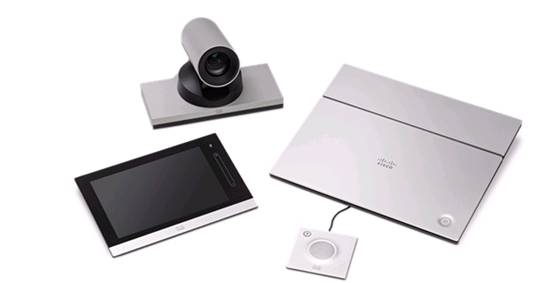

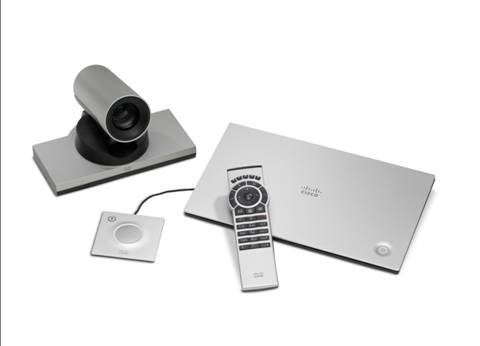

3.2 思科（CISCO）Quick Set C20 高清編碼器

任何傳統會議室變換為一個全方位的視頻通信單元。C20最為一款可簡單部署、易于管理和易于使用的視頻會議終端設備，提供了逼真的1080P 高清視頻質量。無論你是剛剛開始使用視頻通信或計劃進行大規模視頻部署，C20均于一個高度集成的，緊湊的，功能豐富的設備中提供超越想像的強大性能。

在CISCO C20之前，業界從未有過一款全高清1080p系統能夠如此易用。CISCO Quick Set C20是業界第一款價格適中，適合各類用戶使用的1080p全高清系統。

CISCO Quick Set C20產品套裝包括C20編解碼器，全高清1080p鏡頭，麥克風以及遙控器，只需要增加高清顯示設備即可使用。

設計特性
配合高清平板顯示屏，實現高清1080P高清視頻通信效果
簡單直觀的連接，如同使用DVD播放器一樣簡單易用
C20提供1080P高清通信效果，可選配置4倍光學變焦的1080P高清攝像機
符合標準的 1080P 解決方案—兼容標準視頻會議系統，無任何功能損失

應用特性
一鍵操作，實現實時視頻和數據的雙流通信
基于IP的API（通過Telenet或SSH）
數字高清雙顯
高清數據共享，至720P 30幀／秒和WXGA

性能特性
高清立體聲音質的全雙工音頻
最佳清晰度可達 1080P
H.323／SIP通信至6Mbps
支持思科整體解決方案管理、具備獨立編解碼轉換能力的高清Multisite?、會議錄制以及流媒體、防火墻穿越等

視頻標準

H.261，H.263，H.263+，H.263++((((((((((((((((自然視頻)、H.264

視頻功能

16:9寬屏制式；高級屏幕畫面

畫中畫功能（PIP）；畫外畫功能（POP）

PC畫面變焦功能；同時顯示視頻會議和本地PC模式

本地自動多畫面布局

視頻格式

NTSC、PAL、VGA、SVGA、XGA、W-XGA、SXGA和HD 720p

靜像傳輸

CIF，SIF, 4CIF((((((((((((((((H.261附錄D), 4SIF, VGA, SVGA , XGA

音頻標準

G.711, G.722, G.722.1, G.728，MPEG4 AAC-LD

音頻功能

CD質量級20KHz單聲道和立體聲

雙流功能

雙視頻；H.239雙視頻流；自動調整帶寬((((((((((((((((H.323)

內置加密

H.320和H.323點對點和多點呼叫

基于國際標準：H.233, H.234, H.235 v2&v3, DES和AES

IPv6 網絡支持

同時支持雙棧IPv4和IPv6

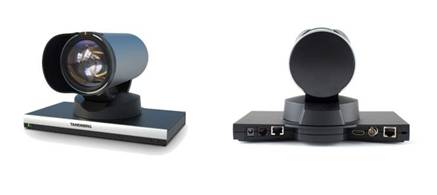

3.3 泰德高清精密攝像機（PRECISION HD CAMERA）

12倍變焦；1/3" CMOS +10°/-20° 垂直+/- 90° 水平

廣角鏡頭：視角垂直42度

最大垂直視角72度

水平70度

最大水平視角250度

焦距0.3m–無窮大

1920 x 1080 像素 @ 30fps

自動/手動 聚焦/光圈/白平衡

遠端攝像頭遙控

15個本端/遠端位置預置

聲音自動定位功能

花環式串接可連接多達4個攝像機

附錄：

挪威泰德（CISCO）簡介

挪威泰德集團（CISCO）是歐洲著名的跨國集團公司，總部位于挪威首都奧斯陸，始創于1933年，并隨即以其在無線廣播產品的研發、制造領域的卓越表現聞名于歐美。在歷經了半個多世紀的不斷開拓進取后的今天，CISCO在視頻通訊、廣播電視、芯片制造、高速數據存儲設備等諸多領域向全球用戶提供頂級產品和解決方案，在高科技領域贏得了極高的聲譽，以性能卓越、質量上乘，運行穩定，工藝精美而著稱。

泰德通信公司在美國有CISCO Inc.和NUCISCO兩家分公司，在加拿大有TADNEBERG CANADA分公司。同時在48個國家設有辦事處。在全球近百個有代理商或合作伙伴。

在過去的4年中，泰德通信公司的銷售增長率達到了600%。

卓越的市場業績：泰德通信公司是世界上最大的視頻會議系統供應商之一。泰德通信公司的客戶遍布全球近百個國家和地區，已經安裝成功的系統包括：集團視頻會議系統、多點會議系統、遠程教育系統以及醫療保險行業的專業遠程醫療系統。

最完善的產品系列：泰德通信公司產品品種的多樣化使系統集成商極易滿足不同客戶需求：支持從行政管理部門的應用，到大型及中，小型集團的廣泛應用。產品支持的傳輸速度從低速64kbps到中速384kbps， 高速達到512kbps， 768kbp、T1/E1甚至3Mbps。網絡協議即可同時支持H.320及H.323。

廣泛的商業聯盟：至關重要的戰略聯盟關系對泰德通信公司的發展可謂如虎添翼。與世界著名通訊公司的合作，包括：BT、貝爾實驗室、愛立信、Telus、德國電信、挪威電信、Telia、Bosch、PTT、Telefonica、Teledata、Intel等。

嚴格遵循國際標準：CISCO在不斷完善的標準化過程中積累了豐富的經驗。所有的產品都達到ITU系列標準，無特殊程序要求，因此，能為客戶提供具備多種功能和特點的產品，保證全球范圍的互通性。

廣為認同的高可靠性：CISCO產品的高度集成設計減少了產品零部件數量，以保證對技術的全面控制。系統采用高效的算法程序和專門設計的微處理芯片。所有泰德通信公司產品都獲得ISO9002質量認證，與同類產品相比，所有產品均由歐洲原廠生產，生產工藝優良；無故障間隔時間((((((((((((((((MTBF)最長，產品合格率最高。由于不采用任何PC機的零部件，有利于保持高可靠性和長期的穩定性。
